Montáž

1. Rozložte a identifikovat elektronické součástky a hardware. Potvrďte hodnoty rezistorů pomocí kódů rezistorů barev.

2. Vložit a pájecí všechny elektronické součástky na 2-palcovou čtvereční kus děrovaného stavební desky. Modré dráty jsou 20-měřidlo provádět 5 až 7 zesilovačů proudu.

4. Nasednout na Q1 a Q2 do dřezů tranzistorových tepla.

Zkušební obvod

1. Otočte R3 zcela proti směru hodinových ručiček, přepněte S1 do polohy OFF, vložte 10A pojistku do držáku je to.
2. Připojte negativní sondu zesilovač ma dodat půdu pod nohama. Pozitivní sonda je připojena k zápornému pólu na dvanáct elektrické napájení.
3. Nyní připojte ke kladnému pólu napájení na vašem ke kladnému vstupu vysoce-napětí, vysokofrekvenčním obvodu měniče.

4. Dále zapněte S1 vypínače všimnout čtení 1 zesilovač na vašem přístroji. Pomalu nastavit R3 ve směru hodinových ručiček a tam by měl být nárůst v čtení asi na 2 zesilovače. Také byste měli vidět nějaký iontový záře kolem výstupního terminálu. Jde o nejnižší provozní výstup, který tento obvod dal, a může být používán nepřetržitě v tomto režimu bez přehřátí. Pokračovat se obrátit R3 a měla by se zaznamenat prudký nárůst ve vašem čtení. To je maximální provozní režim a měli byste být čtení kolem 7 zesilovačů.Není nadále pracovat v tomto režimu jako flyback může stát rychle poškodit, aniž by byl chlazen.

5. Můžete uzavřít flyback v 6-palec trubky z PVC. Těsnění kolem všech drát napájí pomocí silikonové lepidlo. Použití PVC klempířské cement k utěsnění trubek kusů. Ujistěte se, že obvod pracuje správně před přijetím konečných těsnění.

6. Můžete vyplnit PVC s minerálním olejem na vrchol T1. Nemusíte k utěsnění na horní víčko, pokud používáte přístroj ve své svislé poloze. Můžete také odstranit extra váhu oleje a jeho související nepořádek chlazením flyback s malou 12 V DC osobní jednotky počítačové zpracování (CPU) ventilátoru.

7. Výstup z flyback je ukončena do vhodného hardware šroubu.

PARTS LIST

Rezistory

Všechny rezistory jsou ¼ W, 5% tolerance, pokud není uvedeno jinak

Polovodiče

IC1-SG3525A pulsní šířková modulátor, integrovaný obvod, Silicon generálního

Různé: elektrické

S1-7-spínací zesilovač přepínač

20-měřidlo drát

Různé: hardware

2-palcový náměstí děrované stavební desky

Elektřina je extrémně nebezpečný a opatrnost by měla být vždy použita při práci kolem něj. Věnujte prosím čas se vzdělávat dostatečně. Pokud něčemu nerozumíte, další šetření před pokusem. Vezměte liberální výhod encyklopedií, vědeckých knih a ostatních referenčních materiálů. Tento soubor byl sestaven pouze pro informační účely. Nechceme kontrolovat materiálů používaných ve stavebnictví, metody výstavby, ani o aplikace z konstrukce, a proto, NEJSME ODPOVĚDNÍ ZA nebezpečné nebo nežádoucí VÝSLEDKŮ. Vždy používejte gumové rukavice při práci s vysoce-napětí.

Disclaimer : Autor nenese žádnou odpovědnost za jakékoli nahodilé, následné nebo jiné odpovědnosti z použití těchto informací. Všechna rizika a škody, náhodné nebo jinak, vyplývající z použití nebo zneužití informací obsažených v tomto dokumentu jsou zcela v odpovědnosti uživatele. I když pozor, opatření byla přijata v přípravě tohoto materiálu, nepřebíráme žádnou zodpovědnost za nedostatky nebo chyby.

Nu Energy Horizonty Web výzkum
Nu Energy Horizons, PO Box 22, Rumneyová, New Hampshire 03266-0022 USA

Assembly

1. Spread out and identify electronic components and hardware. Confirm resistor values by using resistor color codes.

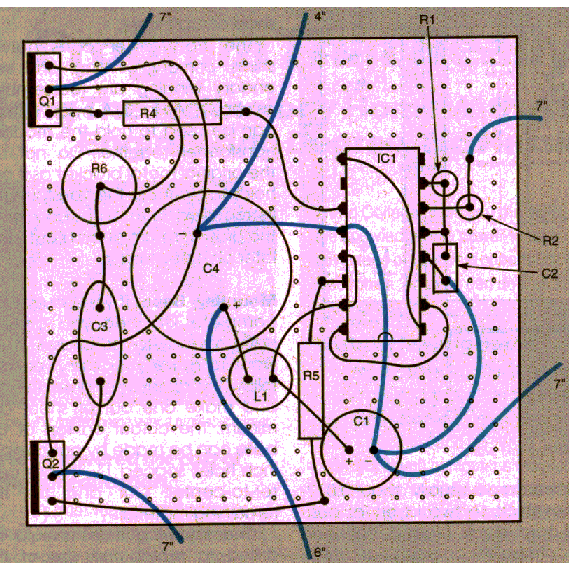

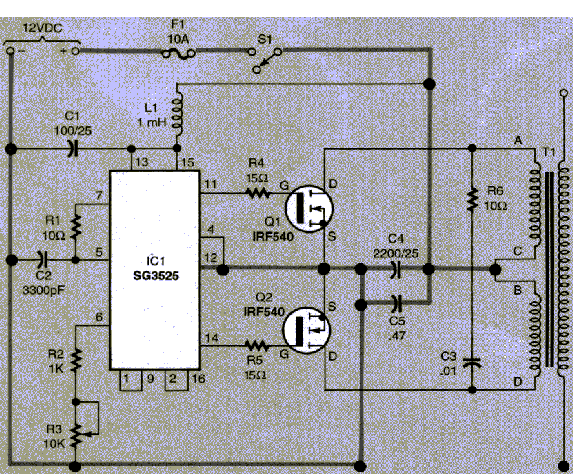

2. Insert and solder all electronic and electrical components onto a 2-inch square piece of perforated construction board. The blue wires are 20-gauge to carry 5 to 7 amps of current.

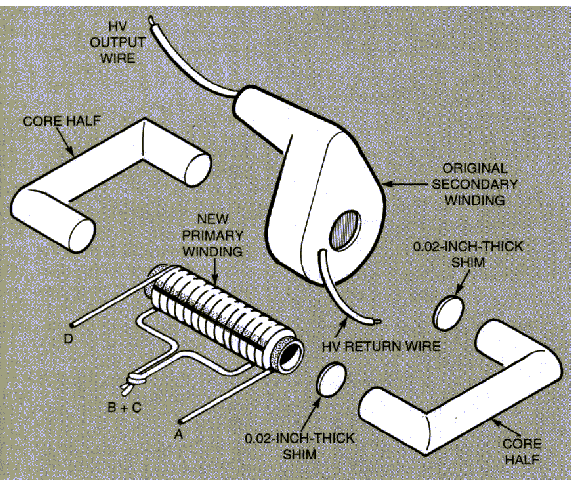

4. Mount Q1 & Q2 onto transistor heat sinks.

Test Circuit

1. Turn R3 fully counter-clock-wise, switch S1 to off, insert 10 amp fuse into it's holder.
2. Connect the negative probe of an amp-meter to supply ground. The positive probe is connected to the negative terminal on a twelve-volt power supply.
3. Now connect the positive terminal on your power supply to the positive input of the high-voltage, high-frequency inverter circuit.

4. Next, turn on power switch S1, notice a reading of 1 amp on your meter. Slowly adjust R3 clock-wise and there should be a rise in your reading to about 2 amps. You should also see some ion glow around the output terminal. This is the lowest operational output that this circuit put out and can be used continuously in this mode without overheating. Continue to turn R3 and you should then notice a sharp rise in your reading. This is the maximum operational mode and you should be reading around 7 amps. Do not continue to operate in this mode as the flyback can become quickly damaged without being cooled.

5. You can enclose the flyback in a 6-inch PVC tube. Seal around all wire feeds using silicon sealant. Use PVC plumber's cement to seal tube pieces. Make sure that your circuit is functioning properly before making final seals.

6. You can fill the PVC with mineral oil to the top of T1. You do not need to seal the top cap if you are using the unit in its upright position. You can also eliminate the extra weight of the oil and its associated mess by cooling the flyback with a small 12-volt dc personal computer processing unit (CPU) fan.

7. The output of the flyback is terminated to a suitable hardware bolt.

PARTS LIST

Resistors

All resistors are ¼-watt, 5 % tolerance, unless otherwise indicated

Semiconductors

IC1-SG3525A pulse-width modulator, integrated circuit-Silicon General

Miscellaneous: electrical

S1-SPST 7-amp switch

20-gauge wire

Miscellaneous: hardware

2-inch square perforated construction board

Electricity is EXTREMELY DANGEROUS and caution should always be used when working around it. Please take the time to educate yourself sufficiently. If you don't understand something, investigate further before attempting. Take liberal advantage of encyclopedias, science books, and other reference materials. This file was compiled for information purposes only. We do not control the materials used in construction, the methods of construction, nor the applications of the construction, therefore; WE ARE NOT RESPONSIBLE FOR DANGEROUS OR UNDESIRABLE RESULTS. Always use rubber gloves when working with high-voltages.

Disclaimer: The author assumes no liability for any incidental, consequential or other liability from the use of this information. All risks and damages, incidental or otherwise, arising from the use or misuse of the information contained herein are entirely the responsibility of the user. Although careful precaution has been taken in the preparation of this material, we assume no responsibility for omissions or errors.

Nu Energy Horizons Web Research
Nu Energy Horizons, P. O. Box 22, Rumney, New Hampshire 03266-0022 USA
